电动汽车高压线束插接件的选配设计

您的当前位置: 首 页 >> 新闻动态 >> 行业新闻

电动汽车高压线束插接件的选配设计

发布日期:2018-07-01 作者: 点击:

   线束插接件的作用是保证线缆与用电器能够便捷可靠地连接与拆卸。纯电动客车高压插接件的选型具有以下要求:

    1)电性能。为了应对高电压、大电流的使用环境,接插件通过高密度触片、端子表而镀银等技术,增加插件的接触而积,降低接触阻抗;配合屏蔽电缆的应用,接插件多采用金属材质或在内部设计屏蔽结构;参考相关标准,本车插接件的额定工作电压≥600 V,绝缘耐压2

2 000 V,绝缘电阻≥500 Mfg,湿热试验后≥20 Mfg。



    2)环境性能。工作温度为40125℃;耐腐蚀、耐油、其塑胶材质具有阻燃性能;插接件最低防护等级为IP55,对于充电插头在充电或不用时,最低防护等级为IP44。

    3)机械性能。插件耐振动和冲击;带有自锁和防误插结构;插拔寿命≥500次,对于充电插头额定负载和空载连接寿命≥5000次;并满足部件表而温度、插拔力以及防车辆碾压等要求。

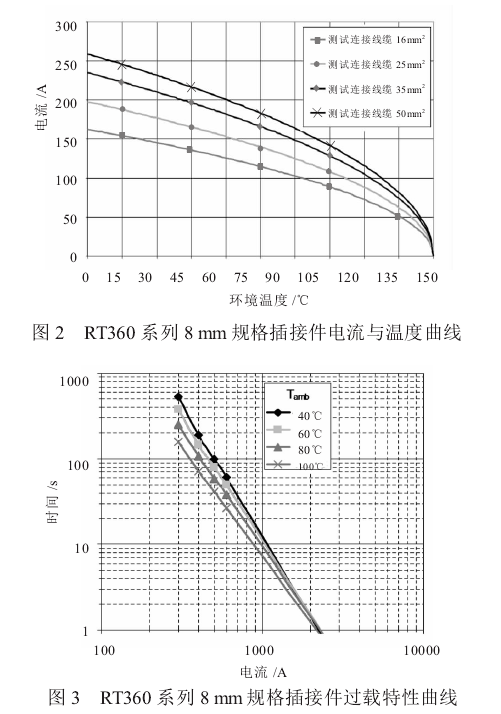

    目前,高压插接件与线缆连接后件往往通过用灌胶、塑封等手段加工成整体部件,所以插接件的功率选配需要考虑线束的整体性能,可参考厂商提供的电缆长时工作和过载特性曲线(见图2和图3),其推荐连续电流应大于用电器的额定电流,用电器峰值电流和持续时间则处在推荐的瞬时电流和工作时间范围以内。以电机变频器插接件为例,查表推荐采用Amphenol RT360系列中的8mm规格插件,其40℃时的额定电流200A,大于部件额定电流130.21 A;其持续工作60s可承受的瞬时电流为600 A,大于用电器峰值电流372.25A。用同样方法选配各高压线束规格,并注意线缆屏蔽。   重庆线束 重庆线束厂家 汽车线束厂家
